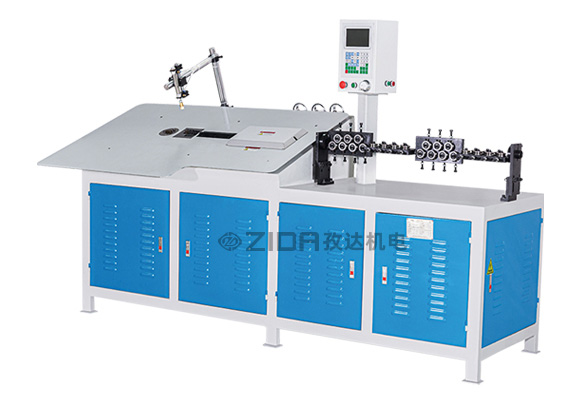

3D轉臂線材成型機
● 由伺服電機送線輪轉動,用專業電腦系統控制各個驅動器執行各步成型,使實際傳送鐵線長度與理論計算長度一致。
● 每mm長度分為50段脈沖,送線精度可以控制在300±10絲
● 設備手動慢速送料、慢速退料功能,輕松控制材料輸送,操作簡便,減少材料損耗,同時大幅降低成本。
186-6651-0565
產品詳細
型號 | ZD-3D-50801 | ZD-3D-51201 |
生產線徑 | Φ3-8mm | Φ5-12 |
最長加工尺寸 |
450mm |
550mm |
控制軸數 |
5軸 |
5軸 |
轉臂電機 |
2.7KW |
3.5KW |
送線電機 |
2.7KW |
4.5KW |
折角電機 |
2.0KW |
2.0KW |
進退電機 |
1.0KW |
1.0KW |
切刀電機 |
1.0KW |
1.0KW |
工作電壓 |
三相380V |
三相380V |
控制器 |
益圖/拓普康 |
益圖/拓普康 |
機器尺寸 |
3100*2000* 1900 |
3600* 1600*2070 |
料架最大承重 |
800KG | |
料架電機功率 |
2.2KW | |
料架重量 |
800KG | |
料架尺寸 |
2200*2000*1800 | |
機器電腦說明
|
自動料架與主機問隔2米以上 | |
高精度的同步控制方式,各軸編程精度0.1單位,控制精度0.01單位 | ||
具有手輪及寸動調試加工功能,在調試過程中可以實時修改程序 | ||
表格式編程,簡單,易學,支持示教編程及軸坐標直接輸入程序 | ||
各軸的類型,最高速度,齒輪比,方向由參數設置,支持參數備份及恢復 | ||
電腦操作系統可以接入互聯網,實現遠程控制和操作,生產效率及產量在機器界面有顯示,達到規定產量后設備可自動停機 |
